- Solution Grand Volume • Limons Débillardés
Escaliers hélicoïdaux sur mesure : fluidité des courbes et présence architecturale
Une géométrie courbe continue libérée de tout noyau vertical. Les escaliers hélicoïdaux déploient leur majesté dans les volumes généreux grâce à la rigueur de nos limons métalliques débillardés.
01 / Compréhension Typologique
La différence fondamentale avec l'escalier colimaçon
Bien que souvent confondus dans le langage courant, les escaliers hélicoïdaux et les escaliers colimaçon répondent à deux mécaniques d’équilibre et à deux échelles d’espace totalement distinctes.
Spécialité Colimaçon
Noyau Central Porteur
L’escalier colimaçon s’enroule rigoureusement autour d’un mât central porteur en acier. Cette compacité mathématique permet de loger un escalier à forte identité architecturale dans une réservation restreinte sans perte de mètres carrés.
• Emprise minimale au plancher
• Répartition des charges concentrée au pied du fût
• Solution reine pour duplex et espaces épurés
Solution Hélicoïdale
Double Limon Débillardé
L’escalier hélicoïdal n’a aucun mât central. Son centre est entièrement vide. Sa rigidité provient de deux poutres hélicoïdales courbes (limon intérieur et extérieur) qui transfèrent les efforts directement d’une dalle à l’autre.
• Volume central ouvert et transparence complète
• Courbe monumentale à très fort impact sculptural
• Exige une vaste emprise au sol pour s’épanouir
Les escaliers hélicoïdaux reposent sur une géométrie continue à double rayon, étudiée par modélisation paramétrique afin de garantir une courbe fluide, précise et parfaitement adaptée aux contraintes architecturales du projet.
02 / Paramètres Courbes
La géométrie de la courbe continue
Dans un escalier hélicoïdal, le dessin de la courbe doit prévenir tout effet d’accélération visuelle ou de déformation perspective. Le rayon intérieur (Ri) et le rayon extérieur (Re) sont modulés pour offrir un emmarchement généreux :
Rayon Intérieur Débillardé (Ri)
Minimum recommandé de 500 mm pour éviter un pincement excessif du giron en partie intérieure et préserver la sécurité de foulée.
Largeur Utile de Passage
De 90 cm à plus de 140 cm, permettant un croisement aisé de deux personnes au cœur de la courbe.
Continuité Tangentielle
Raccordement parfait des limons métalliques aux dalles de départ et d’arrivée sans cassure d’angle.
Structure & limons débillardés en acier
Le débillardage des limons de nos escaliers hélicoïdaux représente l’un des sommets techniques de la métallerie d’art : cintrer l’acier avec précision dans les trois dimensions de l’espace.
01. Limon Intérieur Hélicoïdal
Courbure serrée & rigidité
Tôle d’acier S355 de 12 à 15 mm d’épaisseur roulée à chaud pour former la colonne vertébrale interne de l’ouvrage.
02. Limon Extérieur Débillardé
Ligne fluide d'accompagnement
Enveloppe extérieure de l’escalier, intégrant les fixations invisibles des marches et le départ du garde-corps.
03. Caissonnage Anti-Vibratoire
Stabilité dynamique certifiée
Fermeture inférieure en sous-face formant une poutre caisson tubulaire close absorbant les fréquences de marche.
04 / Intégration Plastique

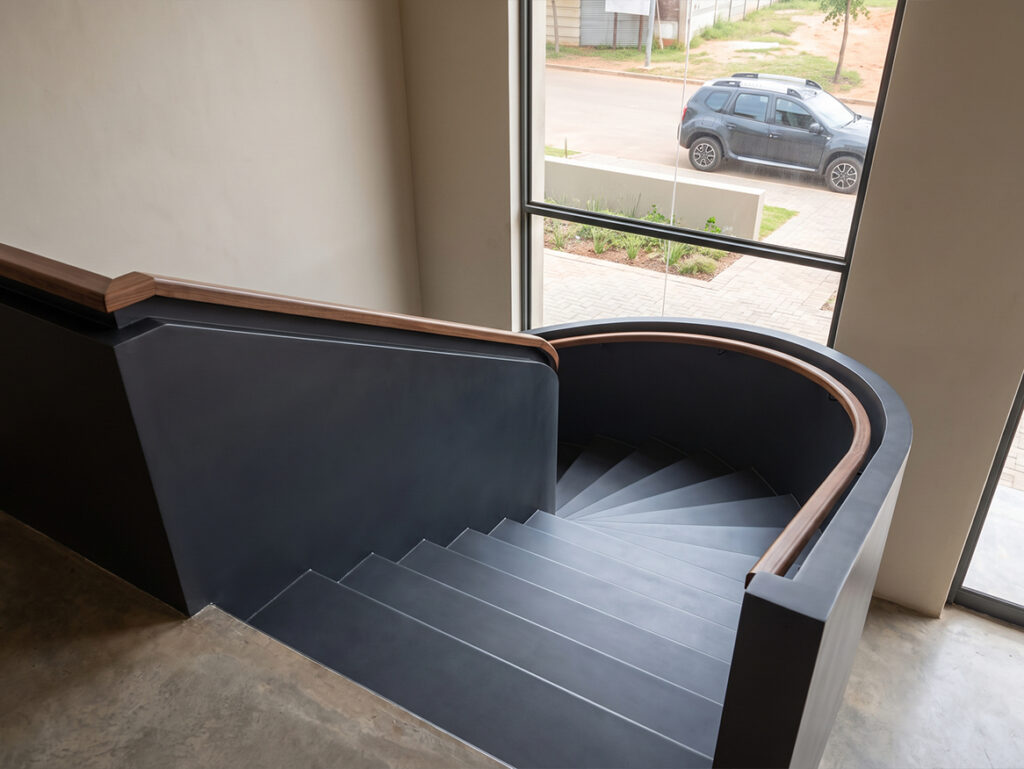

Marches suspendues et garde-corps continu
Le garde-corps n’est pas un accessoire rapporté : il participe directement au contreventement global de l’escalier hélicoïdal en formant une poutre réticulée ou un voile continu épousant la giration.
- Main courante forgée et cintrée d'un seul tenant
- Sous-face d'escalier complètement lisse et fermée (plâtrage ou acier laqué)
- Habillages de marches en pierre, chêne massif ou marbre d'Italie
05 / Typologies de Bâtiments
Là où l’escalier hélicoïdal déploie toute sa puissance
Les escaliers hélicoïdaux constituent une typologie monumentale qui requiert de la respiration spatiale pour révéler pleinement leur potentiel esthétique.
Villas Contemporaines
Halls d'entrée majestueux
Implantation libre au centre du hall pour accueillir les résidents avec une œuvre architecturale d’exception dès le seuil.
Duplex & Penthouses Ouverts
Liaisons panoramiques
Ouverture maximale vers les baies vitrées sans aucun pilier central pour occulter la ligne d’horizon.
Sièges Sociaux & Atriums
Circulation corporate de prestige
Dimensionné pour des flux d’emmarchement soutenus et conforme aux normes ERP de franchissement collectif.
Votre projet nécessite-t-il une courbe sur mesure ?
Transmettez vos plans d’architecte à notre bureau d’études pour évaluer les rayons de giration et dimensionner les limons métalliques.
