Escalier colimaçon sur mesure : géométrie, architecture et précision
L’escalier colimaçon élevé au rang d’œuvre architecturale : une structure compacte à haute valeur plastique, calculée autour d’un noyau central rigide pour s’insérer avec pureté dans chaque volume.
01 / Décomposition Constructive
Anatomie d'un escalier
colimaçon sur mesure
Chaque composant fait l’objet d’un dimensionnement mécanique individuel sous logiciel de calcul aux éléments finis.
01. Hauteur sol à sol
Tube d’acier structurel de forte épaisseur (ép. 8 à 12 mm) reprenant les efforts de torsion et de cisaillement.
02. Marches Rayonnantes
Consoles métalliques pliées ou caissons rigides soudés par procédé TIG avec giron adapté à la ligne de foulée.
03. Structure Porteuse
Ensemble autoportant ne nécessitant aucun mur d’appui périphérique pour son équilibre statique.
04. Garde-Corps Cintré
Voile métallique plein, barreaudage vertical rythmé ou verre trempé cintré épousant la giration.
05. Main Courante Continue
Tube inox, plat acier ou bois cintré tridimensionnellement sans aucune rupture tactile d’un niveau à l’autre.
06. Réservation de Trémie
Ouverture ronde ou carrée ménageant un jeu périphérique de sécurité d’au moins 50 mm sur tout le pourtour.
07. Palier de Départ
Première marche élargie ou orientée spécifiquement pour absorber le flux naturel des circulations basses.
08. Palier d’Arrivée
Plateforme trapézoïdale ou triangulaire assurant la jonction parfaite avec le plancher d’étage.
09. Fixations & Ancrages Bas/Haut
Platines usinées de 20 mm d’épaisseur fixées par tiges filetées scellées chimiquement dans la dalle béton structurelle.

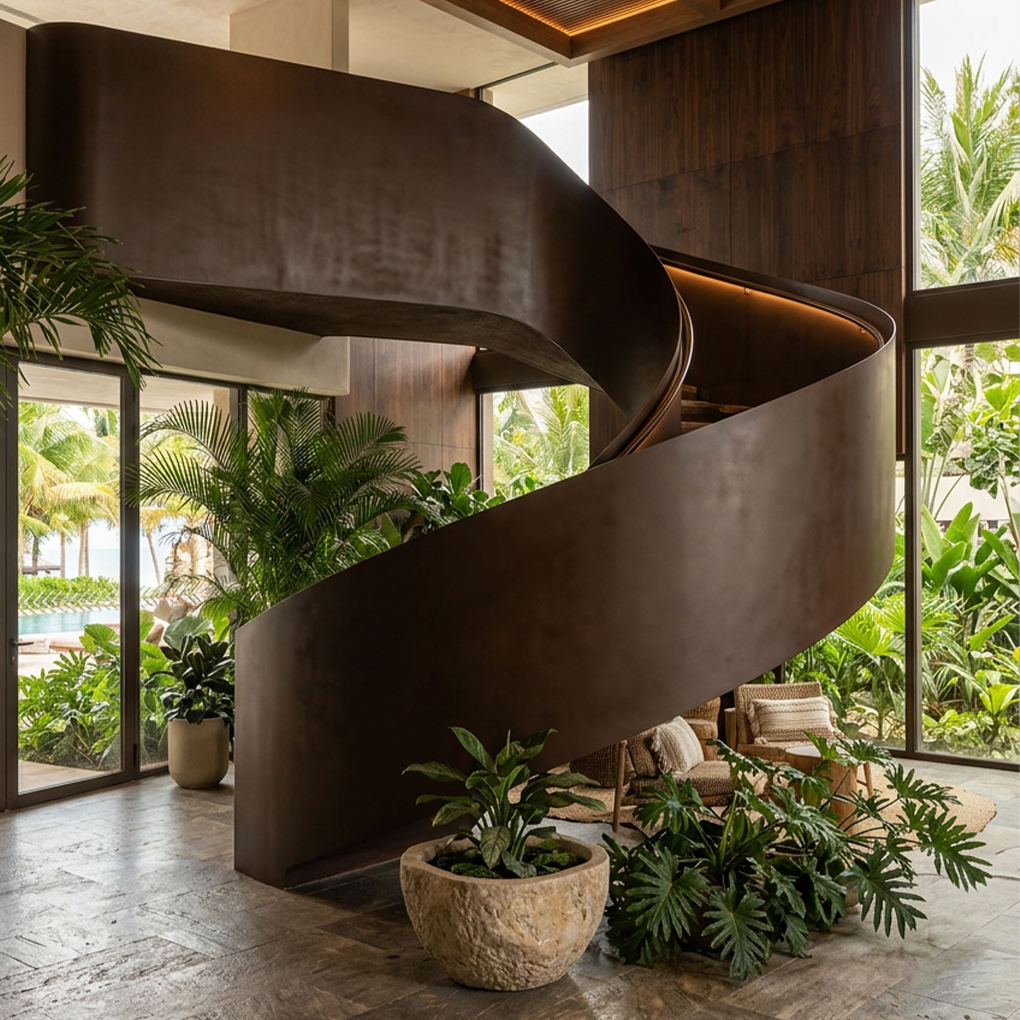

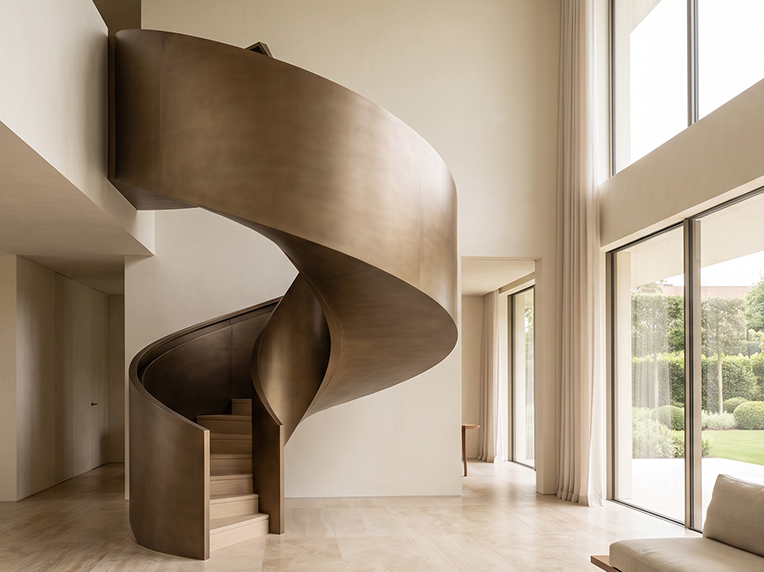

02 / Valeur Spatiale & Plastique
L’élégance d’une empreinte maîtrisée
Dans l’architecture haut de gamme, choisir un escalier colimaçon n’est jamais un choix par défaut. C’est le parti pris délibéré d’intégrer une sculpture verticale qui occupe le volume avec une pureté aérienne incomparable.
Tandis qu’un escalier droit ou quart-tournant consomme des mètres carrés au sol et cloisonne les perspectives, le colimaçon offre une porosité visuelle intégrale. La lumière zénithale traverse sa silhouette, reliant les étages sans masquer les volumes adjacents.
- Emprise au sol circonscrite : préservation de la surface utile de réception
- Liberté d'implantation centrale ou en angle de pièce
- Harmonisation totale avec les trémies circulaires ou carrées
03 / Équations Géométriques
Diamètre, trémie et confort
d'utilisation
Il n’existe aucune dimension standard universelle : le confort dépend de l’équilibre mathématique entre hauteur de marche, giron et diamètre extérieur.
Diamètre extérieur (De)
Généralement compris entre 140 cm (trémies compactes) et 240 cm (grands halls de villa). Un diamètre de 180 à 200 cm offre un confort d’emmarchement idéal.
Largeur utile de passage (Lu)
Calculée en déduisant le rayon du fût central et l’encombrement du garde-corps : Lu = (De – Dfût) / 2 – Garde-corps.
Ligne de foulée & Giron
Le giron est mesuré à 50 cm de la rampe extérieure. Nous garantissons un giron conforme (21 à 27 cm) pour une montée naturelle et sécurisée.
Échappée de tête (> 2,05 m)
Vérification de la hauteur libre verticale sous le chevêtre de la dalle à chaque rotation de 360° pour éliminer toute sensation d’oppression.
Sens de rotation & Arrivée
Orientation horaire ou trigonométrique définie selon l’accès aux pièces de l’étage supérieur pour une sortie fluide.

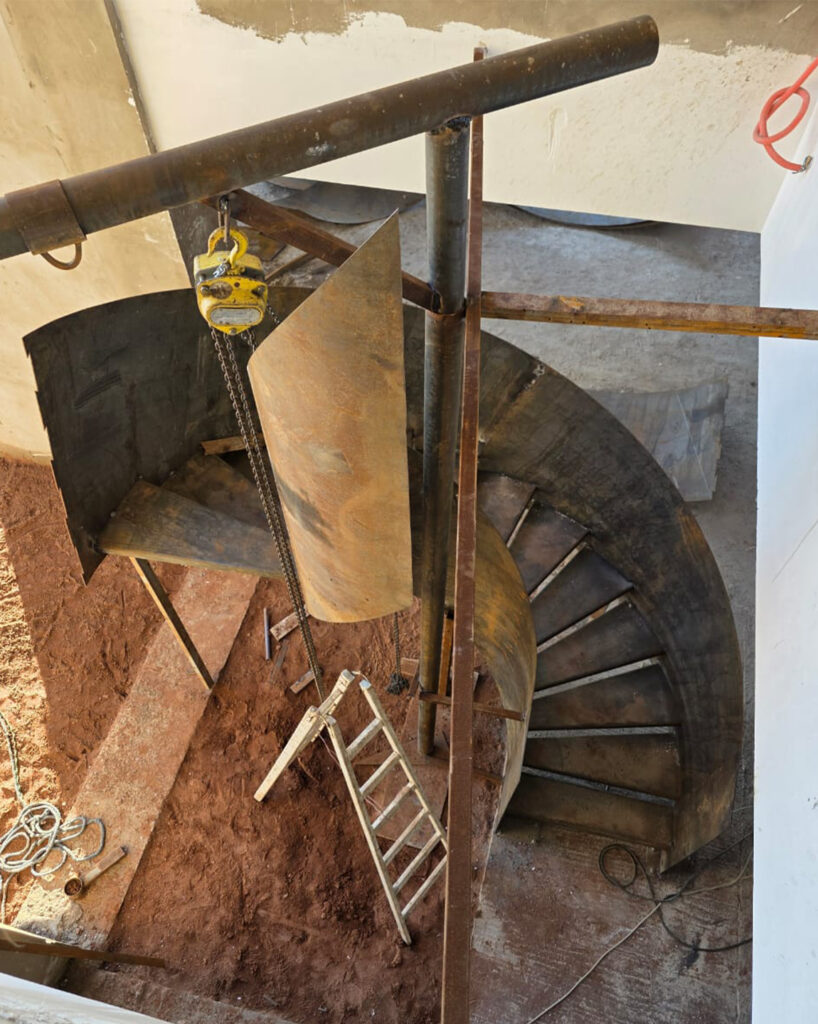

04 / Cœur Structurel
Le noyau central : pilier de la stabilité et du dessin
Dans un colimaçon sur mesure de haute métallerie, le noyau central n’est pas un simple tube creux du commerce. C’est un arbre structurel de précision, usiné sur tour numérique pour recevoir chaque marche avec une tolérance inférieure au demi-millimètre.
Il assure simultanément :
Rigidité en torsion
Neutralise l’effet de ressort propre aux kits d’escaliers économiques.
Intégration des câblages
Passage dissimulé de l’éclairage LED sous marches dans le fût creux.
Calage des hauteurs
Entretoises usinées garantissant une hauteur de marche strictement identique.
Soudure invisible
Reprise des cordons et ponçage manuel soigné pour un aspect monolithique.
05 / Matières & Finitions
Marches rayonnantes et
garde-corps personnalisés
Chaque projet conjugue les matériaux selon la palette chromatique de l’architecture intérieure.
Options de Marches
Rayonnantes
Bois Massif d’Ébénisterie
Chêne de fil français, noyer d’Amérique, iroko ou teck. Épaisseurs de 35 à 55 mm avec finition huile dure mate.
Plateaux Acier Plissé ou Lisse
Tôle d’acier S355 pliée en caisson rigide avec insonorisation acoustique interne en résine viscoélastique.
Pierre Naturelle & Marbre
Dalles de travertin, marbre Carrare ou granit taillées au jet d’eau et enchâssées dans des cuvettes d’acier invisibles.
Options de Garde-corps
Cintrés
Barreaudage Vertical Rigoureux
Fers plats ou ronds acier espacés de 100 mm conformément aux normes NF P01-012, soudés en continuité.
Verre Feuilleté Trempé Cintré
Panneaux 88.4 extra-clairs cintrés à chaud, montés sur pinces usinées affleurantes ou encastrés en sabot continu.
Voile d’Acier Plein Continu
Tôle d’acier roulée tridimensionnellement formant ruban sculptural enveloppant, sans montant intermédiaire.
06 / Processus de Fabrication
Du modèle 3D à la réalité
Les six étapes indispensables pour garantir une intégration parfaite sur chantier.

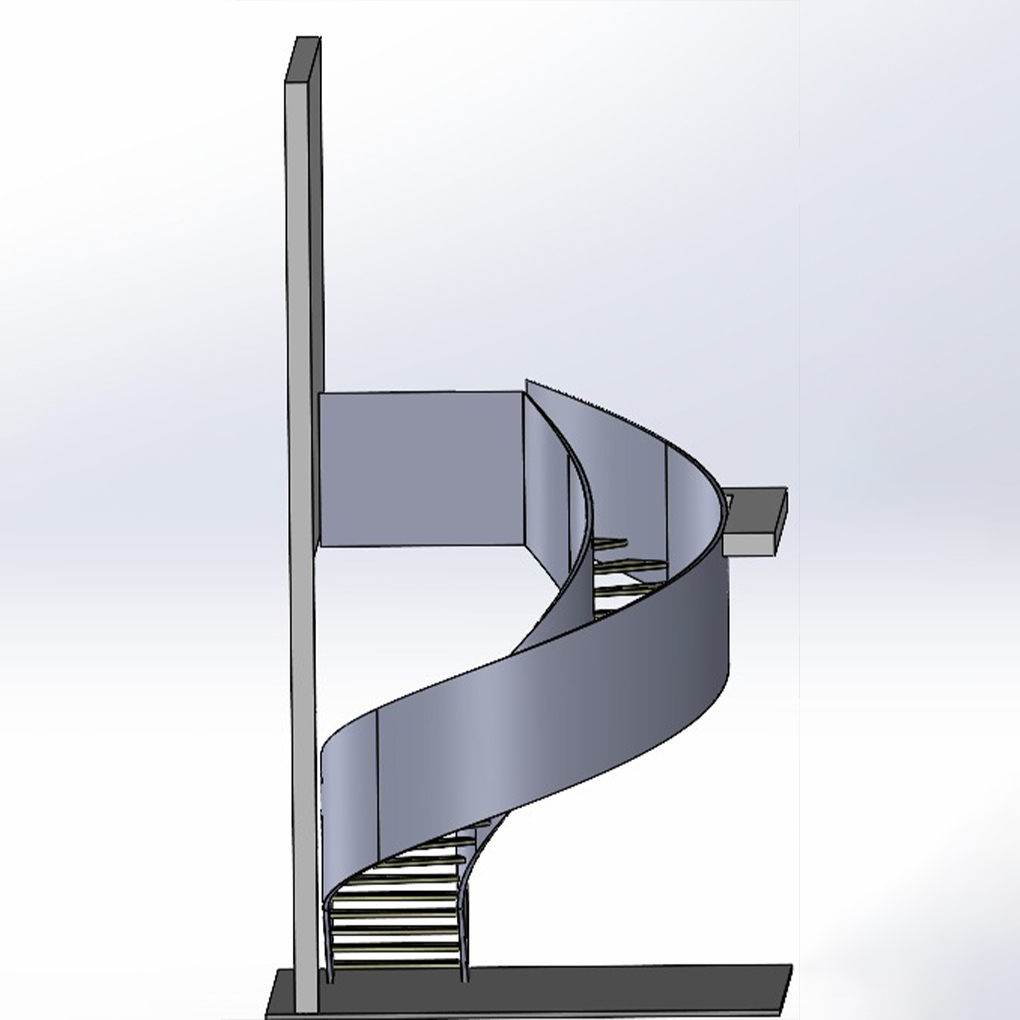

01. Modèle numérique 3D
Calculs aux éléments finis & plan d'exécution
Validation du modèle 3D par l’architecte avec intégration exacte de la trémie relevée au scanner laser.

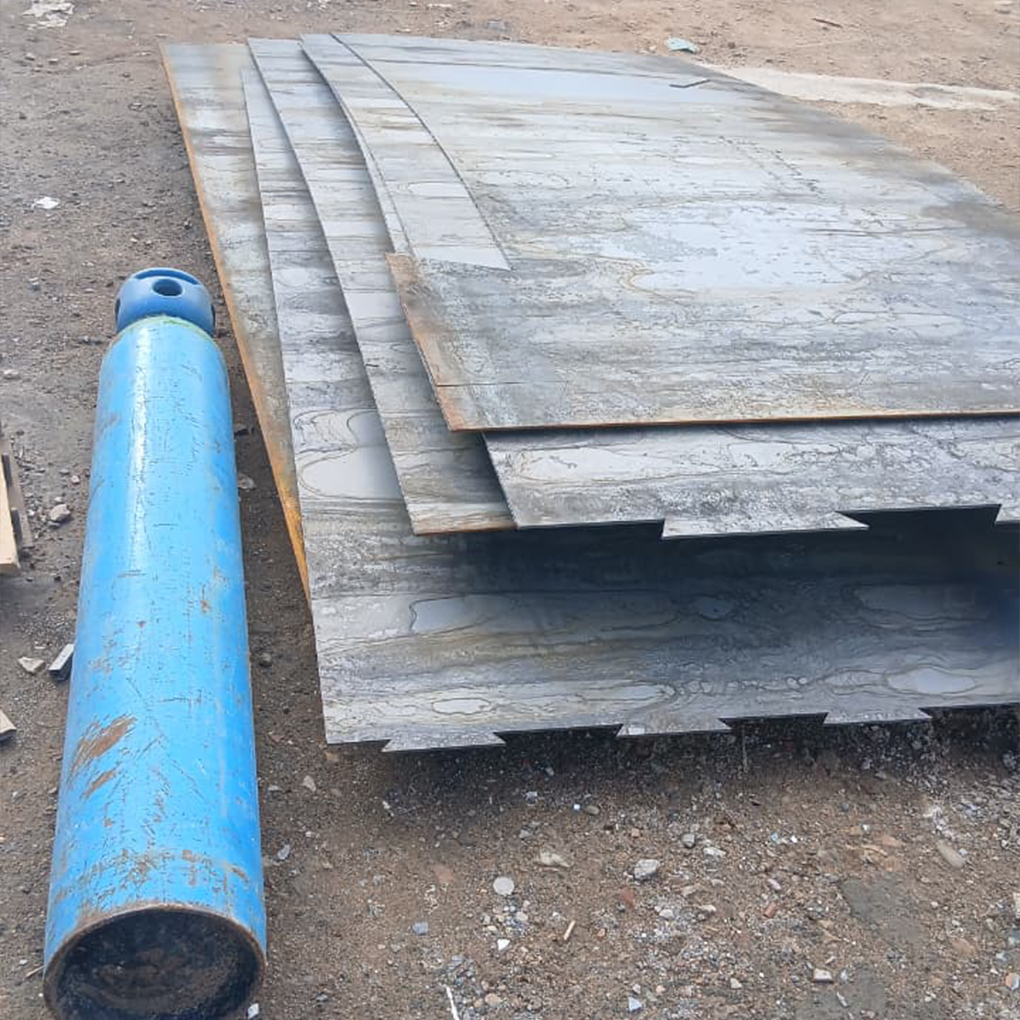

02. Usinage du noyau & découpe des marches
Chaudronnerie de haute précision
Tournage du fût central et découpe laser des plateaux d’acier sur table à commande numérique.
03. Roulage du garde-corps
Cintrage hélicoïdal tridimensionnel
Roulage de la main courante et des limons extérieurs sur rouleuse pyramidale à rayon progressif.

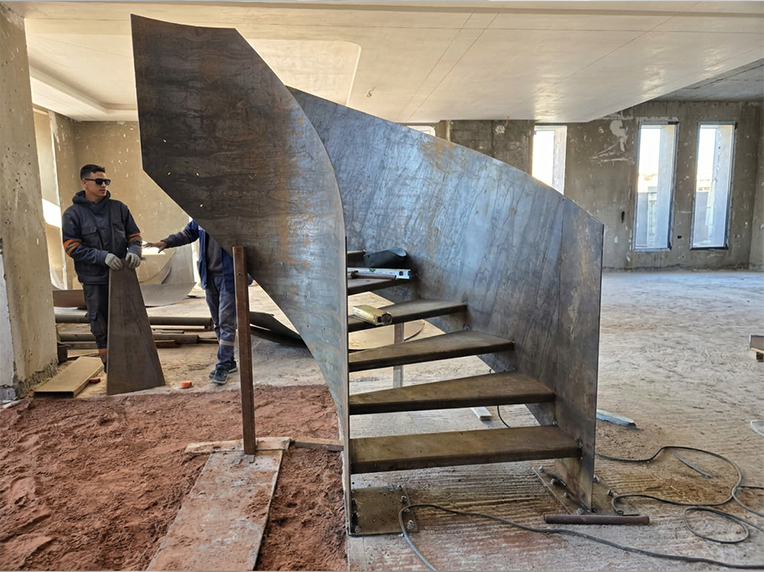

04. Préassemblage à blanc en atelier
Montage de validation géométrique
L’escalier est entièrement monté en atelier pour vérifier l’exactitude des girons, des aplombs et des arrivées avant peinture.

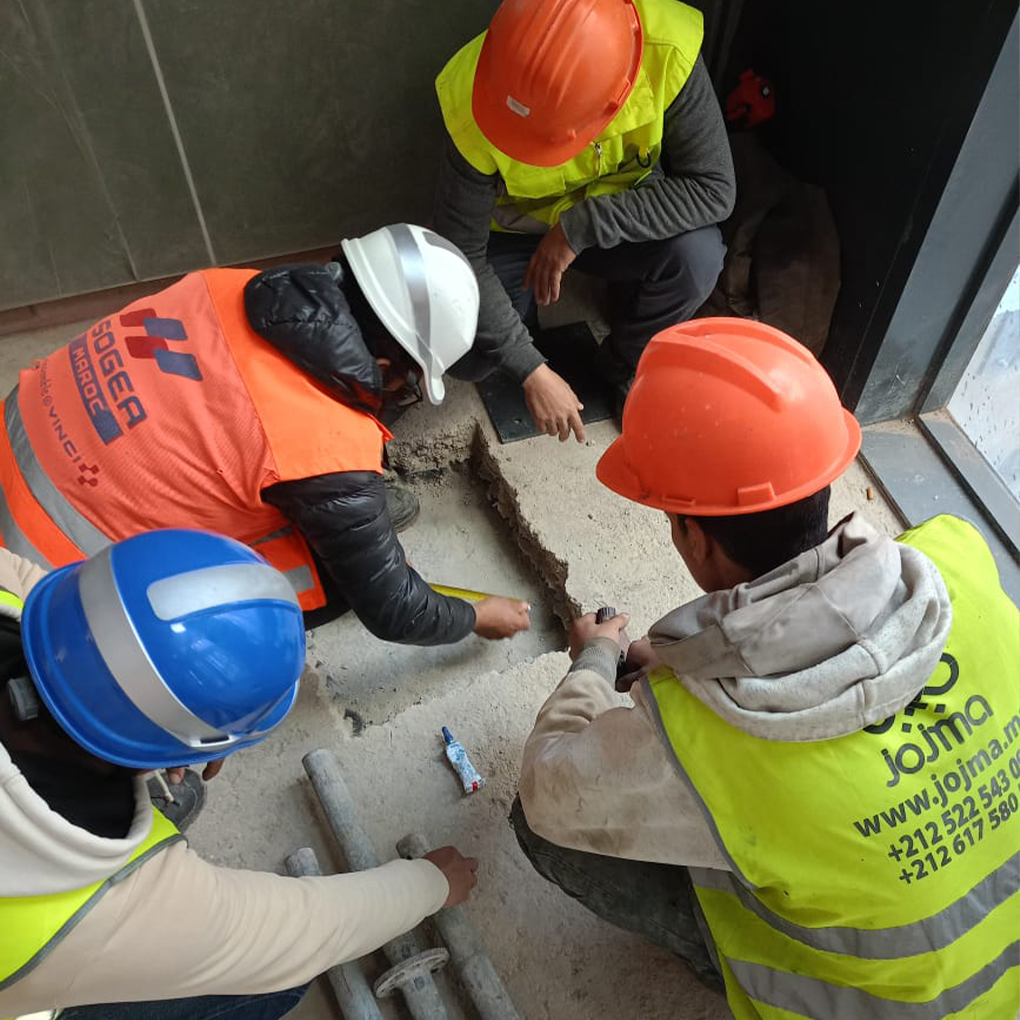

05. Installation sur chantier
Livraison & pose par nos équipes
Manutention précautionneuse, calage laser, ancrage structurel au sol et au palier par scellements certifiés.
06. Résultat final
Réception & mise en service
Pose des habillages finaux en bois noble ou pierre, contrôle acoustique et remise du dossier de récolement.
07 / Dossier de Projet Réel
Étude de cas : Villa contemporaine Anfa
Contexte & Bâtiment
Villa contemporaine privée à Casablanca Anfa. Liaison entre le grand séjour du rez-de-chaussée et la suite parentale en mezzanine.
Contrainte spatiale
Trémie circulaire béton existante de 200 cm de diamètre avec passage d’une baie vitrée toute hauteur à proximité immédiate.
Dimensions & Choix de diamètre
Hauteur franchie : 3,25 m • Diamètre extérieur retenu : 190 cm (jeu périphérique de 50 mm) • 16 marches de 203 mm de hauteur.
Structure & Noyau
Fût central en tube acier sans soudure Ø 140 mm ép. 10 mm. Platine basse encastrée sous le carrelage en résine.
Marches & Garde-corps
Consoles acier sablé laqué noir graphite recevant des marches en chêne de fil blanchi. Barreaudage vertical épuré 20×10 mm.
Installation & Résultat
Livraison en 2 tronçons avec manchon intérieur boulonné invisible. Pose réalisée en 48 heures sans dégradation des finitions intérieures.
08 / Arbitrage Architectural
Escalier colimaçon ou Hélicoïdal :
comment arbitrer ?
Deux géométries courbes complémentaires répondant à des exigences de volume bien distinctes.
★ Solution Colimaçon
Rotation sur Axe Central
L’escalier se développe rigoureusement autour de son mât vertical. Idéal dès que l’emprise au sol doit être circonscrite (trémies de 140 à 220 cm) sans compromettre le dynamisme architectural.
• Emprise compacte et prédictible
• Structure entièrement autoportée par le noyau
• Rapport coût / présence architecturale optimal
★ Solution Hélicoïdale
Courbe Ouverte Autoportante
L’escalier s’affranchit de tout pilier intérieur. Sa courbe libre repose sur deux limons débillardés, exigeant une trémie élargie (généralement > 240 cm) pour déployer sa majesté.
• Évidement central complet
• Courbure sculpturale pour grands atriums
• Limons caissonnés cintrés en acier lourd
Étude de Faisabilité & Devis Gratuit
Votre espace peut-il accueillir un Escalier colimaçon ?
Communiquez-nous la hauteur sous plafond, la dimension de votre trémie ou vos plans de masse. Notre bureau d’études étudie votre faisabilité sous 48h.
