Conception escalier sur mesure : ingénierie et géométrie du colimaçon

La conception escalier sur mesure repose sur une maîtrise précise de l’ingénierie, de la géométrie et des contraintes architecturales. Un escalier colimaçon d’exception n’est pas le fruit du hasard : il résulte d’une rigueur millimétrique associant modélisation paramétrique, calculs statiques, dimensionnement structurel et maîtrise géométrique de la trémie.

01 / Ingénierie & Rigueur

Conception escalier sur mesure : pourquoi le bureau d’études fait toute la différence

Contrairement à un kit industriel préfabriqué dont les bagues de réglage génèrent des flexions et des grincements au fil des mois, notre bureau d’études conçoit chaque escalier colimaçon comme une structure métallique monobloc calculée.

Nous modélisons les descentes de charges réelles, l’inertie en torsion du fût tubulaire et les points de cisaillement au sol. L’escalier offre ainsi une rigidité absolue sous les pas, tout en respectant scrupuleusement la loi de Blondel (2H + G = 60 à 64 cm).

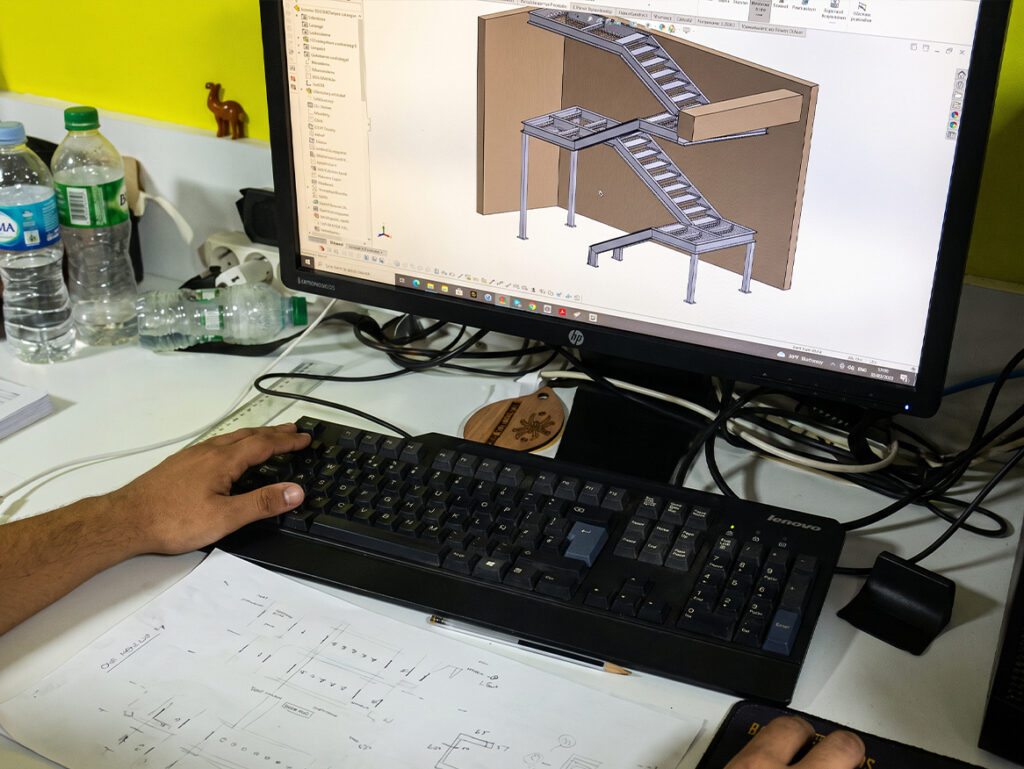

Plans de traçage et descente de charges calculée sous SolidWorks

02 / Méthodologie d’Ingénierie

Les 5 étapes incontournables de la conception

La conception escalier sur mesure s’appuie sur un processus rigoureux, depuis l’audit précis de la trémie jusqu’à l’élaboration des plans d’exécution atelier, coordonnés et validés avec l’architecte avant le lancement en fabrication.

Relevé & Trémie

Scan laser 3D ou vérification des cotes sol à sol fini et vérification des réservations béton.

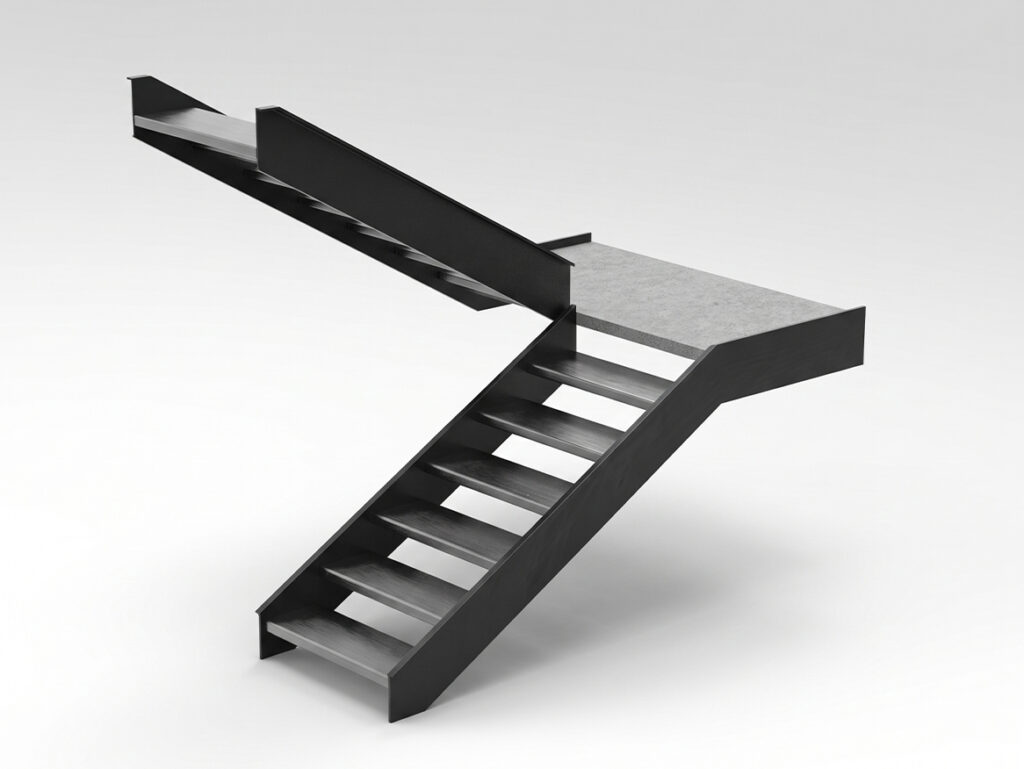

Modélisation 3D

Modélisation volumique complète intégrant les marches, le noyau et le ruban du garde-corps.

Calculs Statiques

Simulation éléments finis de la flèche, résistance aux charges dynamiques (250 kg/m²).

Choix Matériaux

Calibrage des nuances d’acier, sélection des essences de bois massif et épaisseurs de verre.

Plans d'Exécution

Édition du dossier Bon pour Accord (BPA) avec cotes d’implantation pour l’architecte.

03 / Critères d’Exécution

Les paramètres géométriques critiques

La conception escalier sur mesure repose sur une équation à 7 variables essentielles, dont l’équilibre détermine la précision géométrique, le confort d’usage et la qualité fonctionnelle de l’ouvrage.

Définit la largeur de passage. De 1400 mm (minimum confortable) à 2400 mm pour des villas de grand standing.

La trémie doit excéder le diamètre de l’escalier d’au moins 100 mm pour garantir un jeu de garde-corps sans pincement.

Hauteur libre sous le plancher supérieur strictement maintenue au-dessus de 2,05 m sur tout le tracé de giration.

Largeur utile de la marche mesurée à 50 cm de la rampe extérieure, calibrée entre 22 et 26 cm pour un appui plantaire sécurisé.

Répartition strictement identique de la première à la dernière marche (tolérance ± 1 mm) comprise entre 17 et 20 cm.

Horaire ou anti-horaire, choisi pour que la main courante extérieure accompagne le regard vers la zone d’arrivée.

04 / Continuité Numérique

De la maquette 3D aux machines de découpe CNC

Dans notre processus de fabrication, aucun plan n’est retracé manuellement à l’atelier. Les fichiers de modélisation 3D (STEP / DWG) sont exportés directement vers les centres d’usinage et tables de découpe laser à fibre optique.

Ce pont numérique direct élimine tout risque d’erreur d’interprétation humaine et garantit que les marches s’emboîteront sur le mât central avec la précision d’un mécanisme d’horlogerie.

Découpe laser à fibre optique des marches rayonnantes d’après modèle 3D

Vérifiez la faisabilité de votre projet de conception escalier sur mesure

Pour votre projet de conception escalier sur mesure, transmettez-nous vos cotes ou votre plan d’architecte : notre bureau d’études réalise une analyse géométrique précise afin de vérifier la faisabilité, les dimensions et les principales contraintes techniques du projet.
